| 目錄 | |
| 第一部分 | 排放口規範化 |
| 第二部分 | 站房建設 |
| 第三部分 | 大菠萝导航在线观看儀配置選型 |
| 第四部分 | 大菠萝导航在线观看儀安裝與調試 |
| 第五部分 | 數據傳輸 |
編製說明
應用於汙染源的水質在線大菠萝导航在线观看係統（以下簡稱水質在線大菠萝导航在线观看係統）主要由以下三部分構成：
1.排放口規範化
2.大菠萝导航在线观看儀安裝運行
3.數據傳輸
為了方便說明及向用戶明確各個主要環節的技術要求，基於上述三部分內容，菠萝成人网站在提交給您的技術方案中將細述為下述五部分：
第一部分 排放口規範化
第二部分 站房建設
第三部分 大菠萝导航在线观看儀配置選型
第四部分 儀器安裝與調試
第五部分 數據傳輸
依照現場實際情況，按環保部門的要求，在指定排放口安裝相關水質在線大菠萝导航在线观看儀，對文件中要求的相關水質參數（總鉛、總銅、總鋅、總鎘、總砷、pH、流量等）進行大菠萝导航在线观看，以達到相關管理及監管部門對現場處理水質的實時監控和管理。
排放口規範化

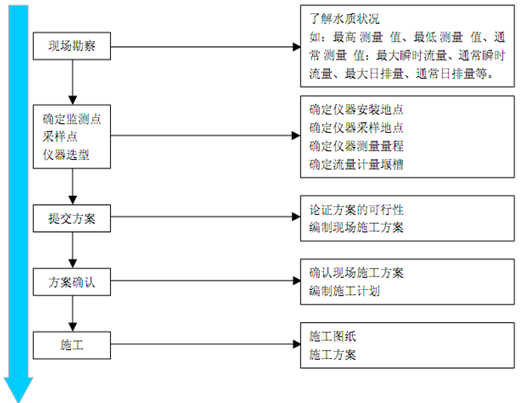

1、排放口規範化流程
2、排放口的規範化
2.1 依據現場流量情況選用相關規格的堰、槽，材質選用優質不鏽鋼。
2.2 排放口的規範化工作圍繞堰、槽（下述說明以巴歇爾槽為例）的安裝進行：
a) 定製堰、槽
b) 嵌入堰、槽
c) 對堰、槽外圍進行澆製
d) 外圍裝飾
2.3 堰、槽的進水段應保持 2~5 米的直流緩衝區域，在該區域內不允許有任何支流匯入，水麵應平穩。在堰、槽入口處安裝超聲波液位探頭。
2.4 堰、槽的出水段應保持順暢，不得有任何阻礙物，不得抬高水位形成滯流區域（允許形成落差）。
2.5具體排放口規範化
a) 排放口排放方式下的排放口規範化
直流緩衝區設計圖
出水順流區域設計圖
規範化的排放口可以是露天方式，也可以是地下方式，同時用於流量大菠萝导航在线观看設備的供電和COD、氨氮、pH、流量的大菠萝导航在线观看所需的水樣采集和回水管道均要高於采樣點的水麵。

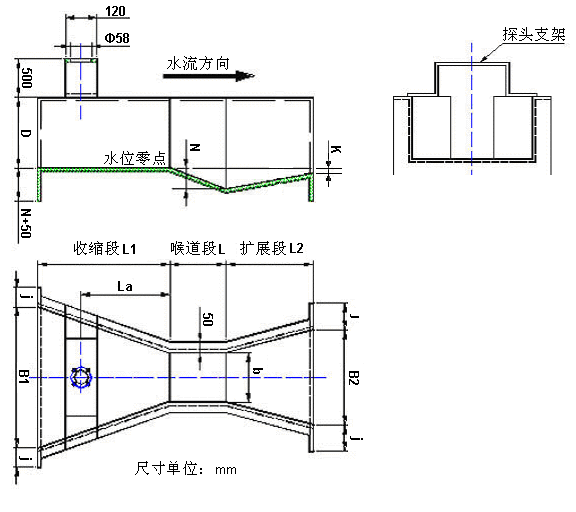

2.6巴歇爾槽的設計
巴歇爾槽是明渠流量計用於汙水排放量實時大菠萝导航在线观看的流量測量輔助裝置，其設計的尺寸大小和安裝方式均直接影響到流量測量的準確度。巴歇爾槽的材質一般為8mm 厚的玻璃纖維不飽和聚酯複合材料（玻璃鋼）。也可以是不鏽鋼金屬材質，要求一定要防腐蝕，不能與汙水發生任何反應且自身不能發生鏽蝕現象。根據汙水的流量，當流量越大時，相應增加壁厚，本項目采用8mm玻璃鋼貨2mm不鏽鋼材質製作巴歇爾槽。
巴歇爾槽製作時應注意一下幾點事項：
· 內部尺寸準確。內表麵光滑、平整。
· 的尺寸與渠道安裝有關，請用戶根據現場情況而定。
· 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
· 巴歇爾槽通水後，水的流態要自由流。巴歇爾槽的淹沒度要小於規定的臨界淹沒度。
· 巴歇爾槽的上遊應有大於5 倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的衝力。（參見下圖）
· 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
根據實際水流量為每天3000噸可計算出每小時的流量為125噸，可根據下表來選擇巴歇爾槽的各相關尺寸：
|
流量 （噸/小時） | 喉道段（單位：mm） | 收縮段（單位：mm） | 擴散段（單位：mm） | ||||||
| b | L | N | B1 | L1 | La | B2 | L2 | K | |
| <20 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 |
| <50 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 |
| <120 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 |
| <400 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 |
站房建設
1、站房建設流程
2、站房建設要求
2.1站房的選址
站房選址應遵循距離排放口取樣點的就近原則，建議站房與排放口取樣點的直線距離不超過20m。也可以將站房直接選在排汙管的上方，這樣可以節省空間，同時將取樣點與大菠萝导航在线观看房的距離縮短。
2.2管道鋪設
在站房與取樣點之間無任何障礙或站房與取樣點之間鋪設的地麵管道在與企業協商後確定不會對企業正常生產條件和環境造成影響的情況下，可將取樣管和增加了套管保護的線纜直接鋪設在地麵上，一般距離地麵10cm左右的高度。

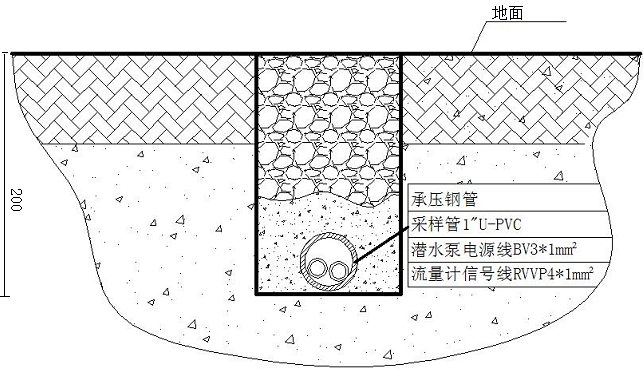

地下取樣管鋪設圖
管道鋪設還必須確保水樣的取樣點與大菠萝导航在线观看儀器的水樣進口之間的落差不小於0.5米，目的是確保水樣在檢測完後能回流到源水處，進一步減少取樣管道結冰的可能性。

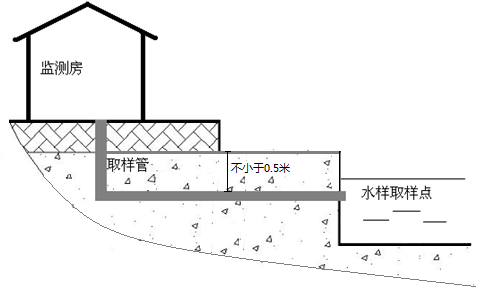

取樣管形成落差圖

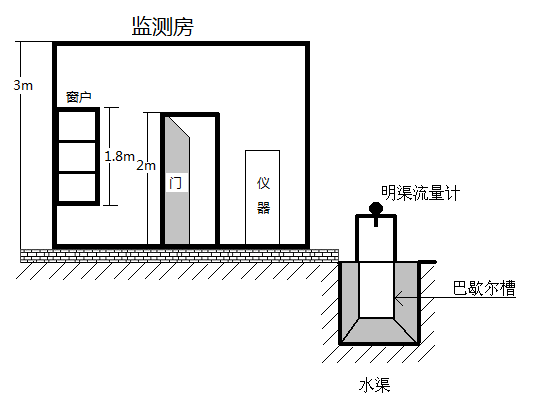

2.3站房建設
站房的結構材料必須符合大菠萝导航在线观看用房所在區域的安全要求（如防火、防腐），一般宜采用厚度≥0.75cm彩鋼板（鋼板厚度≥0.5mm，填充泡沫密度≥12g/cm2），防滑瓷磚鋪地；站房具有密封性較好、結構牢固的窗戶和門；站房內具備大菠萝导航在线观看儀正常工作所需的配套電氣係統（含接地裝置）、設備避雷係統和上下水係統。用房麵積不小於7.0m2，並應保證室內淨寬度不小於2.0m，淨高不小於2.5m。

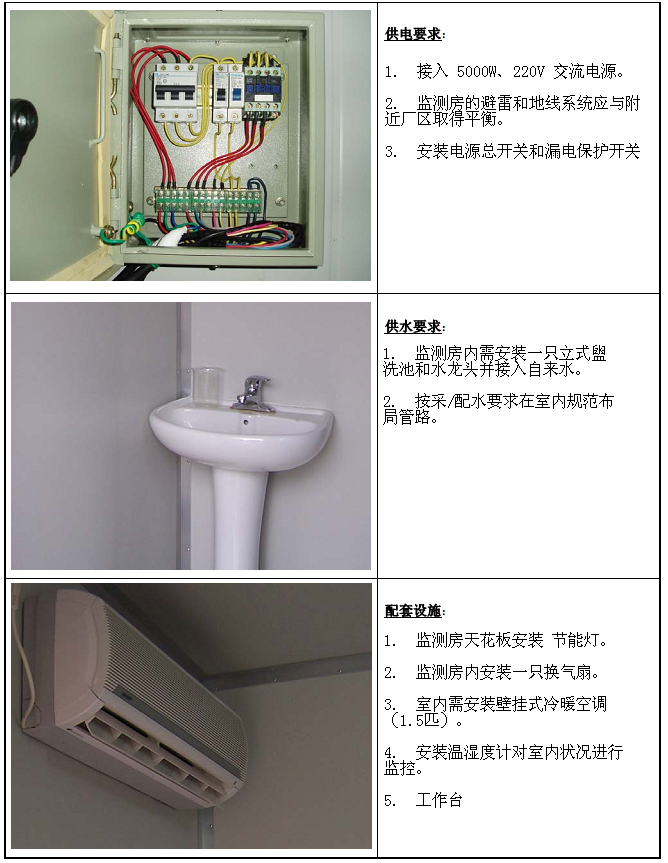

站房圖
站房在建成後會提供供電係統，供電電壓為AC220V，50Hz，電源容量不小於5kVA。電壓穩定性達不到大菠萝导航在线观看儀要求時，還會配置穩壓電源；站房內的在線大菠萝导航在线观看係統和電氣係統采用單獨接地方式，接地電阻不大於1Ω；大菠萝导航在线观看站房內會安裝暖氣和空調，以保證室內環境溫度、相對濕度等應符合工業自動化儀表工作條件的要求，其中空調設備能在停電恢複後自動啟動；站房內采用節能燈照明。
大菠萝导航在线观看儀位配置選型

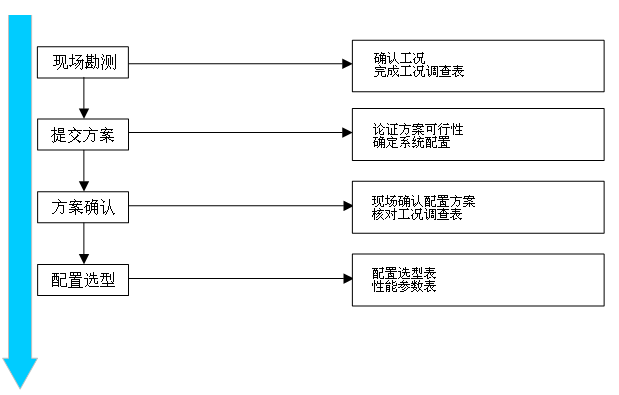

1、大菠萝导航在线观看儀配置選型流程
2、大菠萝导航在线观看儀、設備選型清單
根據用戶的實際需求和現場考察的結果，特對水質在線大菠萝导航在线观看係統進行如下配置選型：
| 大菠萝导航在线观看儀名稱 | 型號/規格 | 生產廠家 |
| 總鉛在線大菠萝导航在线观看儀 | 杭州菠萝成人网站科技有限公司 | |
| 總銅在線大菠萝导航在线观看儀 | 杭州菠萝成人网站科技有限公司 | |
| 總鋅在線大菠萝导航在线观看儀 | 杭州菠萝成人网站科技有限公司 | |
| 總鎘在線大菠萝导航在线观看儀 | 杭州菠萝成人网站科技有限公司 | |
| 總砷在線大菠萝导航在线观看儀 | 杭州菠萝成人网站科技有限公司 | |
| 在線pH計 | 杭州菠萝成人网站科技有限公司 | |
| 超聲波流量計 | 杭州菠萝成人网站科技有限公司 |
3大菠萝导航在线观看儀、設備功能簡介、性能參數及標準規範
3.1總鉛在線大菠萝导航在线观看儀產品資料
| 測量方法： | 陽極溶出伏安法 |
| 測量範圍： | （0-1）mg/L 鉛，能覆蓋目前國內任何汙水排放口所排放的汙水或地表水中總鉛的在線大菠萝导航在线观看。 |
| 測量準確度： |
準確度: ±10%， 重複性: <5%， |
| 零點漂移 | ± 0.001mg/L |
| 量程漂移 | ± 10% |
| MTBF（無故障運行時間） | ≥720 h/次 |
| 實際水樣比對 | ±10% |
| 測量方式： | 可實現多種選擇，定時測量可實現每天在任何用戶想大菠萝导航在线观看的時間來啟動儀器進行測量；等時測量可實現每天固定時間間隔每幾個小時自動啟動儀器進行測量；連續測量可實現自動一個接一個的樣品測量，可用於產品驗收和相關技術認證；手動測量可實現用戶現場隨時啟動測量，可用於現場實驗比對和設備安裝調試。 |
| 測量耗時： | 可任意設定，一般15min，國家標準法測量一個樣品的時間是固定的，目的是保證任何水樣都能準確測量，T8000—Pb通過反應時間的任意設定保證了任何水樣都能準確獲得大菠萝导航在线观看結果。 |
| 校正方式： | 自動定時校正或手動校正，其中校正用標準溶液可按用戶水樣實際總鉛含量範圍按就近原則進行配置和設定，因為用戶要大菠萝导航在线观看的水樣一般都局限在一定的範圍內，通過就近原則配置與用戶實際水樣總鉛含量接近的標準溶液來校正儀器可大大調高測量的準確度。 |
| 試劑消耗： | 每次測量過程中每種試劑僅消耗1mL，測量完後試劑被排放到一個大容量的回收容器中，整體試劑更換時間大大延長。 |
| 儀器內部取樣： | 采用注射泵，注射泵與蠕動泵相比特點是壽命長，不存在像泵管等這樣的易老化部件，注射泵使用壽命可伴隨儀器終生，每一年隻須更換一次注射器就可以了。 |
| 儀器外部取樣： | 分別提供潛水泵和自吸泵兩種方式，一般潛水泵方式用於水樣點與地麵落差過大（通常超過2米）的情況，自吸泵用於水樣點與地麵落差少於2米的情況。 |
| 維護周期： | 如果每天測量24個樣，則每半年更換一次試劑，其他情況可依次類推，試劑消耗成本為每年不超過1000元；根據實際水樣情況每三個月清洗一次外部取樣泵的過濾網；每六個月清洗一次定量管或選擇更換一次定量管。 |
| 預處理裝置： | 預處理裝置在每次測量完畢後會自動進行衝洗維護，同時預處理裝置單獨具有控製箱，可單獨人工進行清洗維護。 |
3.2總鎘在線大菠萝导航在线观看儀產品資料
| 測量方法： | 陽極溶出伏安法 |
| 測量範圍： | （0–0.1/0.5/1/2/5）mg/L 鎘，能覆蓋目前國內任何汙水排放口所排放的汙水或地表水中總鎘的在線大菠萝导航在线观看。 |
| 測量準確度： |
準確度:>1mg/L時<5%，<1mg/L時<±0.1mg/L， 重複性:>1mg/L時<3%，<1mg/L時<±0.5mg/L， |
| 零點漂移 | ± 0.001mg/L |
| 量程漂移 | ± 10% |
| MTBF（無故障運行時間） | ≥720 h/次 |
| 實際水樣比對 | ±10% |
| 測量方式： | 可實現多種選擇，定時測量可實現每天在任何用戶想大菠萝导航在线观看的時間來啟動儀器進行測量；等時測量可實現每天固定時間間隔每幾個小時自動啟動儀器進行測量；連續測量可實現自動一個接一個的樣品測量，可用於產品驗收和相關技術認證；手動測量可實現用戶現場隨時啟動測量，可用於現場實驗比對和設備安裝調試。 |
| 測量耗時： | 可任意設定，一般15min，國家標準法測量一個樣品的時間是固定的，目的是保證任何水樣都能準確測量，T8000—Cd通過反應時間的任意設定保證了任何水樣都能準確獲得大菠萝导航在线观看結果。 |
| 校正方式： | 自動定時校正或手動校正，其中校正用標準溶液可按用戶水樣實際總鎘含量範圍按就近原則進行配置和設定，因為用戶要大菠萝导航在线观看的水樣一般都局限在一定的範圍內，通過就近原則配置與用戶實際水樣總鎘含量接近的標準溶液來校正儀器可大大調高測量的準確度。 |
| 試劑消耗： | 每次測量僅消耗4mL試劑。 |
| 儀器內部取樣： | 采用注射泵，注射泵與蠕動泵相比特點是壽命長，不存在像泵管等這樣的易老化部件，注射泵使用壽命可伴隨儀器終生，每一年隻須更換一次注射器就可以了。 |
| 儀器外部取樣： | 分別提供潛水泵和自吸泵兩種方式，一般潛水泵方式用於水樣點與地麵落差過大（通常超過2米）的情況，自吸泵用於水樣點與地麵落差少於2米的情況。 |
| 維護周期： | 如果每天測量24個樣，則每半年更換一次試劑，其他情況可依次類推，試劑消耗成本為每年不超過1000元；根據實際水樣情況每三個月清洗一次外部取樣泵的過濾網；每六個月清洗一次定量管或選擇更換一次定量管。 |
| 預處理裝置： | 預處理裝置在每次測量完畢後會自動進行衝洗維護，同時預處理裝置單獨具有控製箱，可單獨人工進行清洗維護。 |
| 二次汙染： | 所用化學試劑均全部回收，不存在對外直接排放。 |
| 數據傳輸： | 能同時提供4—20 mA、RS232、RS485、GPRS等多種數據傳輸接口，其實通過該方式實際上就相當於該產品已經集成了數據采集儀，通過該儀器可將測量結果直接傳送到環保局；其中GPRS傳輸方式需單獨定製。 |
| 環境溫度： | +5°C到+40°C，要求用戶在儀器安裝點保持水樣不會結冰，在室外工程安裝上需要考慮進行水管保溫以防止冬天結冰堵塞水管。 |
| 機械尺寸： | 500 mm x 780 mm x 320 mm，安裝時可與預處理裝置上下疊放於地麵或單獨懸掛於牆壁上。 |
| 重量： | 約30 kg |
| 電源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 約100 W |
3.3總銅在線大菠萝导航在线观看儀
| 測量方法： | 紫外消解，特性顯色法測定，能準確測量地表水、地下水和工業廢水中各種價態銅的總含量，所用方法完全符合中國國家標準GB 7474-87 |
| 測量範圍： | （0.1—10）mg/L |
| 測量準確度： |
準確度: <3%， 重複性: <3%， |
| 零點漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（無故障運行時間） | ≥720 h/次 |
| 實際水樣比對誤差值 | ±10% |
| 測量方式： | 可實現多種選擇，定時測量可實現每天在任何用戶想大菠萝导航在线观看的時間來啟動儀器進行測量；等時測量可實現每天固定時間間隔每幾個小時自動啟動儀器進行測量；連續測量可實現自動一個接一個的樣品測量，可用於產品驗收和相關技術認證；手動測量可實現用戶現場隨時啟動測量，可用於現場實驗比對和設備安裝調試。 |
| 測量耗時： | 15—60min可任意設定，短時間為15min，消解時間可任意設定，目的是保證任何水樣都能反應完整，通過測量時間的設定保證了任何水樣通過該儀器測量都能準確獲得檢測結果。 |
| 紫外消解方式： | 采用菠萝成人网站科技獨有的紫外消解技術，通過該技術可縮短測量時間。 |
| 消解時間： | 5—60min，可任意設定，儀器會自動判斷樣品消解所需的時間，從而實現了兼顧縮短測量時間和提高測量準確度這兩大優勢。 |
| 校正方式： | 自動定時校正或手動校正，其中校正用標準溶液可按用戶水樣實際銅含量範圍按就近原則進行配置和設定，因為用戶要大菠萝导航在线观看的水樣一般都局限在一定的範圍內，通過就近原則配製與用戶實際水樣總銅含量接近的標準溶液來校正儀器可大大調高測量的準確度。 |
| 試劑消耗： | 每次測量每種試劑僅消耗1mL，測量完後試劑被排放到一個大容量的回收容器中，整體試劑更換時間大大延長。 |
| 儀器內部取樣： | 采用注射泵，注射泵與蠕動泵相比特點是壽命長，不存在像泵管等這樣的易老化部件，注射泵使用壽命可伴隨儀器終生，每一年隻須更換一次注射器就可以了。 |
| 儀器外部取樣： | 分別提供潛水泵和自吸泵兩種方式，一般潛水泵方式用於水樣點與地麵落差過大（通常超過2米）的情況，自吸泵用於水樣點與地麵落差少於2米的情況。 |
| 維護周期： | 如果每天測量24個樣，則每3個月更換一次試劑，其他情況可依次類推，試劑消耗成本為每年不超過3000元；根據實際水樣情況每三個月清洗一次外部取樣泵的過濾網；每六個月清洗一次定量管或選擇更換一次定量管；根據實際水樣每一年更換一次預處理裝置中的過濾模塊，成本不超過2000元。以上維護所需更換部件至少一年內均為免費更換。 |
| 預處理裝置： | 多台產品可同時共用一個預處理裝置，預處理裝置在每次測量完畢後會自動進行衝洗維護，同時預處理裝置單獨具有控製箱，可單獨人工進行清洗維護。 |
| 二次汙染： | 所用化學試劑均回收，不存在對外直接排放。 |
| 數據傳輸： | 提供4—20 mA、RS232、RS485、GPRS等多種數據傳輸接口，其實通過該方式實際上就相當於該產品已經集成了數據采集儀，通過該儀器可將測量結果直接傳送到環保局；其中GPRS傳輸方式需單獨收費，提供4—20 mA接口是為了方便與用戶其他設備連接，國內產品一般不能提供該接口；提供RS485是為了方便遠程傳輸數據到用戶監控中心或利用我公司環保信息化監控平台軟件進行網絡化管理和遠程控製儀器。 |
| 環境溫度： | +5°C到+40°C，要求用戶在儀器安裝點保持水樣不會結冰，在室外工程安裝上需要考慮進行水管保溫以防止冬天結冰堵塞水管。 |
| 機械尺寸： | 500 mm x 780 mm x 320 mm，安裝時可與預處理裝置上下疊放於地麵或單獨懸掛於牆壁上。 |
| 重量： | 約30 kg |
| 電源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 約100 W |
3.4總鋅在線大菠萝导航在线观看儀
| 測量方法： | 高溫酸化消解，將所有形態的鋅轉化成同一價態，在掩蔽掉其他幹擾離子後顯色測量地表水和工業廢水中各種鋅的總含量，測量結果符合中國國家標準GB 7472-87 |
| 測量範圍： | （0.1—10）mg/L |
| 測量準確度： |
準確度: <3%， 重複性: <3%， |
| 零點漂移 | ± 0.05mg/L |
| 量程漂移 | ± 10% |
| MTBF（無故障運行時間） | ≥720 h/次 |
| 實際水樣比對誤差值 | ±10% |
| 測量方式： | 可實現多種選擇，定時測量可實現每天在任何用戶想大菠萝导航在线观看的時間來啟動儀器進行測量；等時測量可實現每天固定時間間隔每幾個小時自動啟動儀器進行測量；連續測量可實現自動一個接一個的樣品測量，可用於產品驗收和相關技術認證；手動測量可實現用戶現場隨時啟動測量，可用於現場實驗比對和設備安裝調試。 |
| 測量耗時： | 15—60min可任意設定，短時間為15min，消解時間可任意設定，目的是保證任何水樣都能得到相應的反應，通過測量時間的設定保證了任何水樣通過該儀器測量都能準確獲得檢測結果。 |
| 消解方式： | 可定製菠萝成人网站科技獨有的紫外消解技術，通過該技術可縮短測量時間。 |
| 消解時間： | 5—30min，可任意設定，儀器會自動判斷樣品消解所需的時間，從而實現了兼顧縮短測量時間和提高測量準確度這兩大優勢。 |
| 校正方式： | 自動定時校正或手動校正，其中校正用標準溶液可按用戶水樣實際鋅含量範圍按就近原則進行配置和設定，因為用戶要大菠萝导航在线观看的水樣一般都局限在一定的範圍內，通過就近原則配製與用戶實際水樣總鋅含量接近的標準溶液來校正儀器可大大調高測量的準確度。 |
| 試劑消耗： | 每次測量過程中每種試劑僅消耗1mL，測量完後試劑被排放到一個大容量的回收容器中，整體試劑更換時間大大延長。 |
| 儀器內部取樣： | 采用注射泵，注射泵與蠕動泵相比特點是壽命長，不存在像泵管等這樣的易老化部件，注射泵使用壽命可伴隨儀器終生，每一年隻須更換一次注射器就可以了。 |
| 儀器外部取樣： | 分別提供潛水泵和自吸泵兩種方式，一般潛水泵方式用於水樣點與地麵落差過大（通常超過2米）的情況，自吸泵用於水樣點與地麵落差少於2米的情況。 |
| 維護周期： | 如果每天測量24個樣，則每3個月更換一次試劑，其他情況可依次類推，試劑消耗成本為每年不超過3000元；根據實際水樣情況每三個月清洗一次外部取樣泵的過濾網；每六個月清洗一次定量管或選擇更換一次定量管；根據實際水樣每一年更換一次預處理裝置中的過濾模塊，成本不超過2000元。以上維護所需更換部件至少一年內均為免費更換。 |
| 預處理裝置： | 多台產品可同時共用一個預處理裝置，預處理裝置在每次測量完畢後會自動進行衝洗維護，同時預處理裝置單獨具有控製箱，可單獨人工進行清洗維護。 |
| 二次汙染： | 所用化學試劑均回收，不存在對外直接排放。 |
| 數據傳輸： | 提供4—20 mA、RS232、RS485、GPRS等多種數據傳輸接口，其實通過該方式實際上就相當於該產品已經集成了數據采集儀，通過該儀器可將測量結果直接傳送到環保局；其中GPRS傳輸方式需單獨收費，提供4—20 mA接口是為了方便與用戶其他設備連接，國內產品一般不能提供該接口；提供RS485是為了方便遠程傳輸數據到用戶監控中心或利用我公司環保信息化監控平台軟件進行網絡化管理和遠程控製儀器。 |
| 環境溫度： | +5°C到+40°C，要求用戶在儀器安裝點保持水樣不會結冰，在室外工程安裝上需要考慮進行水管保溫以防止冬天結冰堵塞水管。 |
| 機械尺寸： | 500 mm x 780 mm x 320 mm，安裝時可與預處理裝置上下疊放於地麵或單獨懸掛於牆壁上。 |
| 重量： | 約30kg |
| 電源： | (220±20) VAC /(50±0.5) Hz |
| 功耗： | 約100 W |
3.5總砷在線大菠萝导航在线观看
顯著特點：
v 穩定、可靠
為適應工業和環境在線的要求，電氣部分和化學管路部分隔離，簡單穩定的光學檢測裝置保證了儀表可長時間穩定運行。
v 便於安裝
分析儀成功通過了一係列的測試以便於安裝和設定，安裝時隻需連接藥劑、樣品、廢液管路和電源線，設定好參數就可以啟動。
v 自動校正
儀表根據用戶選擇的校正時間來終止分析執行校正，檢查並存儲新的校正參數。
v 測量間隔
用戶可以設定，在兩次測量之間分析儀保持在待機模式，避免了藥劑浪費。
優點：
■ 全自動運行；
■ 長時間自控，低維護量，低運行成本；
■ 低藥劑消耗，預備時間短；
■ 維護簡單，不需特殊的電工培訓；
■ 電氣部分和化學部分隔離；
■ 采用嵌入式控製係統智能化控製，全自動運行；
■ 采用大屏幕彩色液晶觸摸屏顯示大菠萝导航在线观看結果和人機對話，可存儲至少一年有效數據；
■ 具有自我診斷功能，能識別是否缺少水樣；
■ 標準4-20mA模擬輸出，選件RS232及相應軟件可與本地或遠程PC相連接，以實現遠程控製；
■ 斷電後,具有來電自啟動功能。
| 技術參數 | |
| 測量原理 | 逐出比色法 |
| 比色計 | 660nm |
| 測量類型 | 循環測量 |
| 測量間隔 | 可任意設定 |
| 測量時間 | 約30分鍾 |
| 測量範圍 | 0-0.5/1ppm，其它量程亦可 |
| 最低檢出限 | 0.01mg/l |
| 重現性 | 3% |
| 信號輸出 | 標準4—20mA模擬輸出，最大負載400歐姆或0—5V，其它RS485或RS232可選 |
| 信號輸入 | 1路分析，1路校正 |
| 報 警 | 1路高限報警，1路校正 |
| 樣品和廢液的輸送 | 無壓；樣品溫度：10-30℃ |
| 藥劑更換 | 3~4周根據運行溫度有所改變 |
| 環境溫度 | 5—40℃ |
| 防護等級 | IP55 |
| 電 源 | 供電電源：220VAC |
| 重 量 | 35kg（不包括藥劑） |
| 尺 寸 | 500 mm x 780 mm x 320 mm |
3.6 pH861在線pH計
測定原理：玻璃電極法。
溫度測量：鉑電阻測量法
性能參數：
| 項目 | 性能 |
| pH測定範圍 | 0～14.0 |
| 溫度測量範圍 | 0~100℃，精度0.1℃。 |
| pH測定重現性 | ± 0.1pH 以內 |
| pH測定漂移 | ± 0.1pH 以內 |
| MTBF | ≥720 h/次 |
| pH測定實際水樣比對試驗80%絕對誤差值 | ± 0.5pH 以內 |
| 安裝方式 | 插入式 |
3.7 GFM明渠流量計
1）方法原理
用超聲波發射波和反射波的時間差測量標準化計量堰（槽）內的水位，通過變送器用ISO流量標準計算法換算成流量。
2）性能參數
工作電壓和頻率：單相（220±20）V，頻率（50±0.5）Hz。
傳感器：
測量範圍：0-3m,可調，精度1%；
環境溫度：-10-60℃；
盲區：≤0.25m；
穩定性：12個月內1%；
重複性：≤0.5%。
變送器：
環境溫度：-10-50℃；
內置標準轉換算法；
帶現場顯示，帶累積量輸出, 累積流量範圍：99999999m3；
顯示精度：測量值0.5%；
測量誤差：平靜水麵最大量程的0.2%；
分辨率：1mm。
大菠萝导航在线观看儀安裝與調試

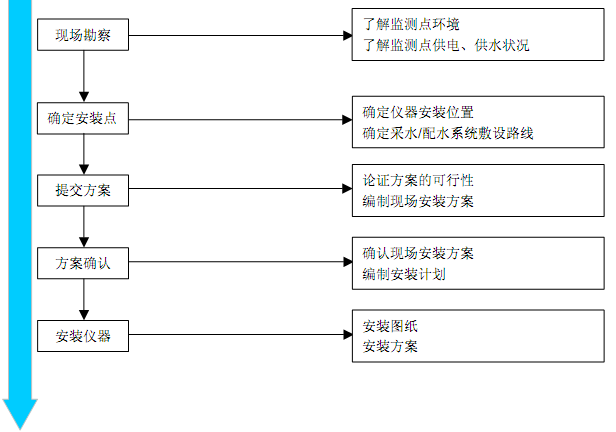

1、大菠萝导航在线观看儀安裝與調試
2、大菠萝导航在线观看儀安裝

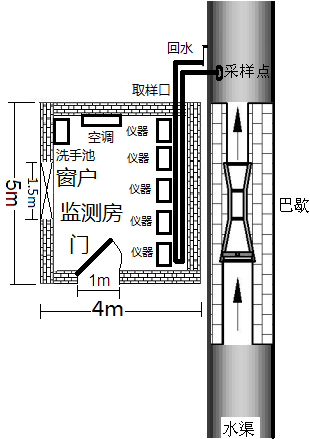

立體安裝圖
3安裝調試說明
3.1.應視現場情況決定預處理單元采用室內還是室外安裝方式。
3.2預處理單元與主機的連接距離不能超過 3米。
3.3依據現場水質情況選用相關規格的堰、槽，為大菠萝导航在线观看排放口流量及相關儀器選型提供依據。
3.4依據安裝規範進行儀器的安裝。
3.5儀器安裝完成後，記錄相關信息，根據使用說明書調試儀器。

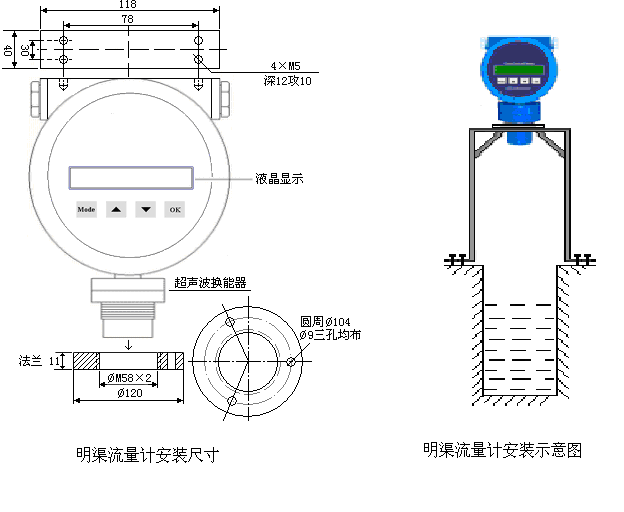

其中超聲波明渠流量計的安裝如下圖所示：
數據傳輸

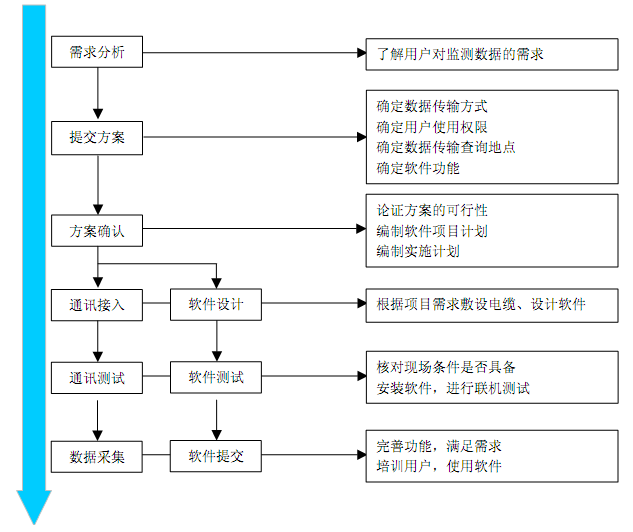

1、數據傳輸流程
2、數據采集及組網

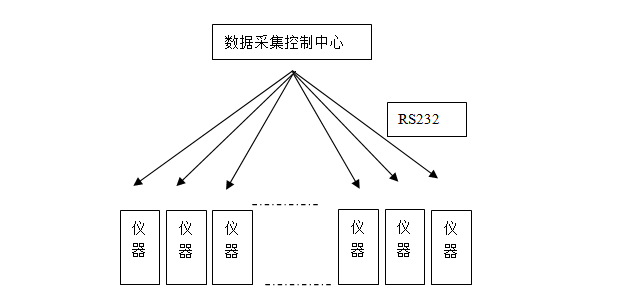

數據傳輸與組網圖
3通訊方式及協議如下：
此通訊協議根據參照《汙染源在線自動監控係統數據傳輸標準》。用於被檢查儀器與數據采集儀之間的通訊。
· 采集接口：標準RS-232串行接口。
· 串口參數參數配置：波特率：9600；數據位：8位；停止位：1位；校驗位：無；
· 係統結構：
通訊方式采用被檢儀器主動上傳數據，上傳時間根據廠家儀器製定，建議30秒上傳一次（具體通信時間在儀器上可設）。
· 通訊協議格式：

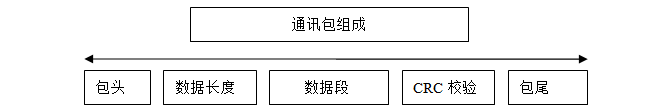

1.數據結構：
| 名稱 | 類型 | 長度 | 描述 |
| 包頭 | 字符 | 2 | 固定## |
| 數據段長度 | 十進製整數 | 4 |
數據段的ASCII字符數。 例如：數據段的字符數為255，則寫為0255 |
| 數據段 | 字符 | 0<=n<=1024 | 變長數據 |
| CRC校驗 | 十六進製整數 | 4 | 數據段的校驗結果，例如 4B30，如果CRC 錯，無法上傳。 |
| 包尾 | 字符 | 2 | 固定為<CR><LF>(回車換行) |
2.上傳數據舉例：
##0077ST=32;CN=2011;PW=;MN=;CP=&&DataTime=20080731155849;024-Rtd=0.00,024-Flag=N&&8487
3.例子說明：
##：為包頭。
0077：數據段長度。
ST=32;CN=2011;PW=;MN=;CP=&&DataTime=20080731155849;024-Rtd=0.00,024-Flag=N&&：為數據段。
8487：為CRC校驗碼。
024：為六價鉻汙染因子編碼，詳見HJ/ T 212—2005或下列說明中第8條。
說明：
1)不同參數之間采用“;”（分號）間隔，參數與標誌之間用“,”（逗號）間隔。
2)CRC校驗采用標準的CRC16算法(查表法)，參見本文檔中提供的校驗碼計算程序。
3)《汙染源在線自動監控係統數據傳輸標準》中隻需要編寫實時數據采集部分。
4）上傳實時數據時不需要上傳請求應答指令，直接上傳汙染物實時數據即可。
5）CRC校驗碼驗證的正確性可通過HJ/212-2005校驗碼程序驗證。
6）DataTime字段為數據產生的時間，位數為14位（年月日時分秒）。
7）在上傳數據包時注意區分字符大小寫。
8）下表為各種不同重金屬汙染因子在通訊協議中的編碼表
| 編碼 | 汙染因子 | 備注 |
| 020 | 總汞 | / |
| 022 | 總鎘 | / |
| 023 | 總鉻 | / |
| 024 | 六價鉻 | / |
| 026 | 總砷 | / |
| 027 | 總鉛 | / |
| 028 | 總鎳 | / |
| 029 | 總銅 | / |
| 030 | 總鋅 | / |
| 031 | 總錳 | / |
| 032 | 總鐵 | / |
